3Dモデル活用

活用イメージ

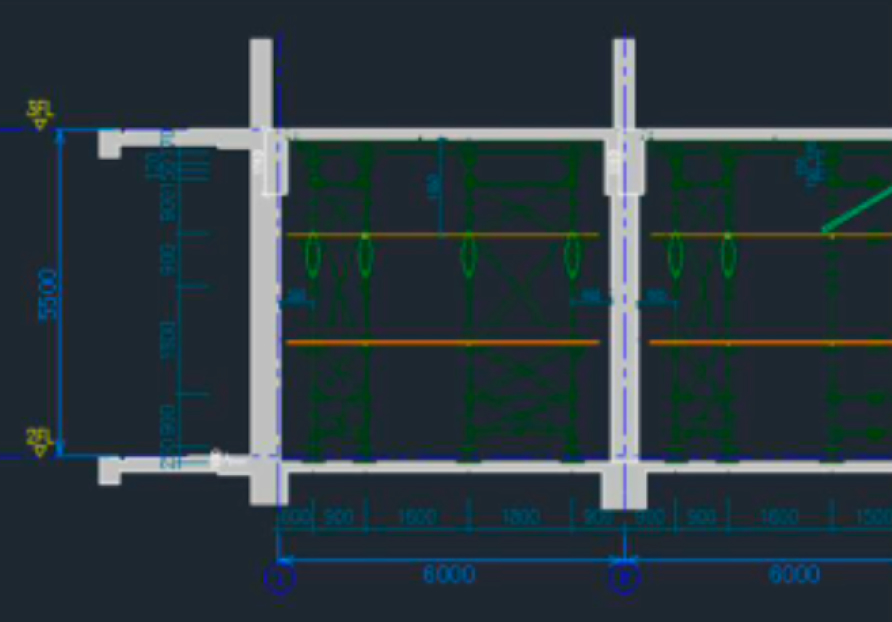

• 2D図面

  複雑な躯体の場合断面図を細かく切らないと収まりの干渉箇所がわかりづらく、図面枚数が嵩む原因となる。

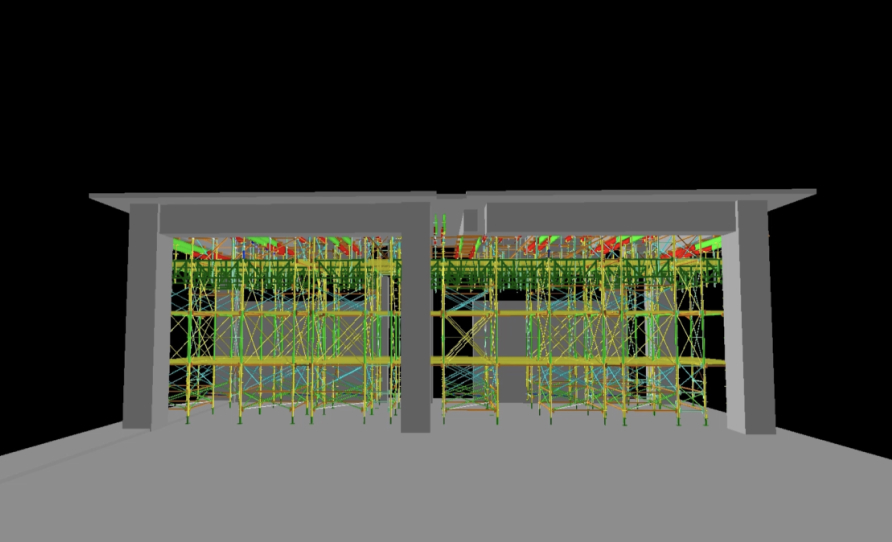

• 3D図面

  • 2Dでは複雑で表現できない躯体を3Dにすることによって収まりなどを可視化することにより干渉箇所を即時に確認可能
  • 現場関係者での情報共有可能



活用の流れ

•



  設計データ作成

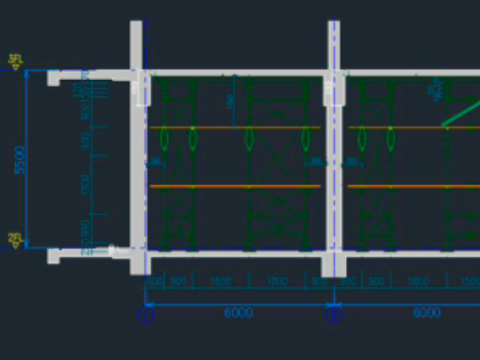

  2D設計図の作成

•



  BricsCADでの
  3Dモデリング

  BricsCADを使用した

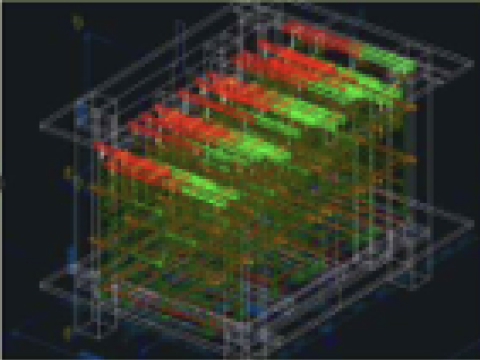

  3Dモデルの作成

•



  範囲指定して
  数量算出

  数量自動算出コマンドを起動し、

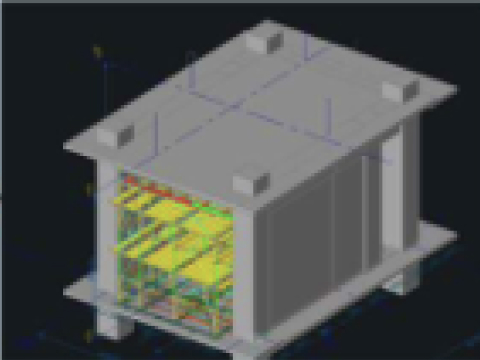

  マウスやボックスで範囲指定し、
  数量算出が完了

•



  csv書き出し

  算出されたデータを
  csvファイルに保存
